CROMO DURO

Este proceso consiste en la deposición electrolítica de una capa de cromo duro sobre la superficie del material base, con el objetivo de mejorar las propiedades físicas y químicas de las piezas, como la resistencia al desgaste, la abrasión, la fricción y la corrosión.

Cromo duro

Es un recubrimiento, esto quiere decir que el material base no se ve afectado, ya que el cromo se deposita sobre la superficie de las
piezas formando una capa
protectora.

El espesor de la capa de cromo es determinado por la función de la
pieza, por ejemplo:

– Estar sometida a fricción o deslizamiento.
– Sufrir abrasión o corrosión.
– Recuperar medida.

Otro atributo del proceso de cromo duro es que es un proceso “en frío”, ya que la temperatura de este es de 55 °C, por lo que piezas muy delicadas pueden ser procesadas sin deformar o cambiar las propiedades del material base y una vez recubierto el componente, tendrá una dureza superior a 60 R.C.

Es más barato y mucho más rápido reparar un componente hidráulico redimensionando el diámetro a su medida original usando cromo duro que mandar fabricar un componente nuevo.

Se puede aplicar en muchas piezas tales como motores, bombas, rodillos, pistones hidráulicos, neumáticos, etc.

Influencia
de la geometría
en la pieza

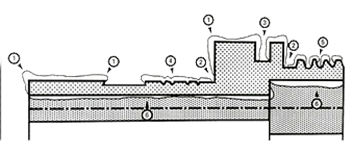

Debido a la naturaleza del proceso, la electrodeposición del cromo sobre la superficie de la pieza puede ser irregular, dado que es necesario utilizar corriente eléctrica para lograr la formación de la capa.

– El espesor se incrementa en aristas y radios muy agudos, por lo que es recomendable y de ser posible redondear dichos puntos durante la fabricación.

– Los ángulos o radios negativos muy agudos pueden verse afectados con ausencia o poco espesor de cromo.

– En los cuellos o ranuras la capa de cromo tiende a ausentarse en la base y comenzar a incrementar las paredes a medida que se acercan a las aristas exteriores.

– La capa de cromo no solo copia la forma de las rayas o fisuras sino que las incrementa.

– La forma de los dentados puede verse afectada en espesores grandes.

– La capa del cromo puede variar en los ángulos internos.
